產品特點Product Features
No.1
硬件按需定制：可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
No.2
系統安全穩定：專業電子工程師設計電路，具有過載、短路保護功能，可根據用戶要求加裝帶漏電保護功能產品;
No.3
采用質優板材：殼體采用鋁合金壓鑄或優質碳鋼板(不銹鋼)焊接成型，外殼結構緊湊合理、材質密度高、防爆性能優良，牢固可靠，抗震、剛沖擊。
No.4
防腐性能：殼體表面采用高壓靜電噴塑處理，螺絲緊固件采用不銹鋼材質，配合高精度加工工藝，具有高防腐、高防銹、高防水等特點，也可根據客戶需求采用不銹鋼材質制作，來滿足在各類強酸、強堿、防護要求較高的惡劣環境中長期正常工作。
No.5
防爆結構：本司承諾所有防爆產品均嚴格按照國家防爆標準系列文件設計，完全達到國家防爆標準等級和設計要求，并取得相關國家防爆證書及檢測報告，證書齊全，安全可靠，品質優良。
No.6
安裝方式：鋼管，防爆撓性管、防爆電纜，布線簡單，安裝方便。

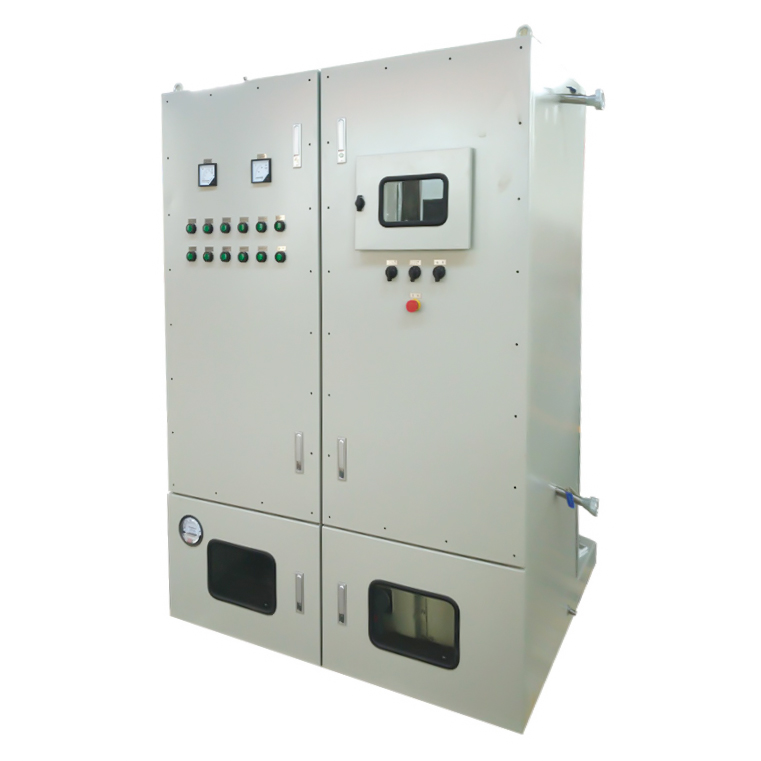

1.主副柜組合形式有上下、左右兩種，主柜為正壓密封腔，前后開門，正面設有觀察窗，副柜主要安置正壓氣路控制系統。
2.具有開機前自動換氣、換氣延時、自動補氣、自動控制正壓范圍的運行功能。
3.操作使用簡單方便、換氣結束進入正壓運行狀態。
4.具有正壓保護（上、下限），聲光報警、正壓臨界下限自動斷電、開門斷電。緊急手動斷電等安全聯鎖保護功能。
5.電纜壓緊式引入裝置。
6.產品內部可安裝各種儀表，變頻器，PLC、軟啟動器、觸摸屏、計算機控制系統，可實現就地和遠程控制。
功能介紹：
1.當氣壓高于設定最大值時，自控系統自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。
當氣壓低于設定最小值時，自控系統自動報警，需調整內部壓力，補氣成功時，自動恢復正常，不成功并內部氣壓降到合理壓力范圍，必要時可設置系統自動斷電
2.產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。
3.只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。
4.副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數
工作原理：
1.當氣壓高于1000Pa時，泄壓閥自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。
2.當氣壓低于50Pa時，自控系統自動發出報警以及輸出報警信號，需調整內部壓力，補氣成功時，自動恢復正常，否則必要時可設置系統自動斷電（國標規定1區低壓報警需切斷柜體電源，2區低壓報警可以不切斷電源）。
3.只有柜體氣壓滿足規定的氣壓要求時，正壓吹掃控制系統會對柜體進行有效換氣（1區需置換7倍柜體自由空間，2區需置換5倍柜體自由空間），當有效換氣完成后提供信號給柜體送電。
4.正壓柜柜體內的工作氣壓為50Pa≤P≤1000Pa。
產品安裝：
1、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。
5、本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。
6、本產品設置了進氣口和排氣口，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源（潔凈氣體），氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r(shí)，（注意：在密閉的操作室里，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體，請注意現場通風，以確保人身安全）。
7、由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
型號規格含義：
PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）
規格參數：
1、控制電源：220V 380V AC
2、運行正壓值150Pa-900Pa (＞900Pa自動排氣，＜150Pa自動補氣）
3、臨界正壓值：＞1000Pa手動排氣 ＜70pa自動切斷電源
4、氣源：不低于0.4Mpa的潔凈空氣和保護氣體
5、防爆標志： ExpzdeibIIB T5 Gc ; ExpzdeibIIC T5 Gc
6、外殼防護等級：不低于IP54
選型表：
原理圖：
資質認證：
